氣囊式氣動先導減壓閥

▪ 氣囊式氣動先導減壓閥

氣囊式氣動先導減壓閥 / 氣囊式調壓閥與控制壓力調節閥/先導閥或也可選擇比例閥結合，用於調節所需的工作壓力。在為控制壓力調節閥供給控制氣時，可以使用待調節的氣體 (自身介質) 或外部氣體。

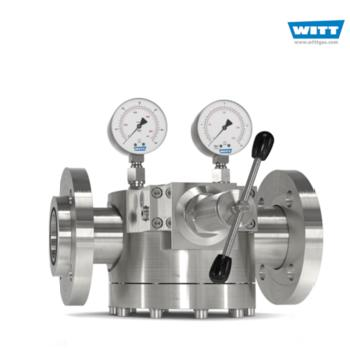

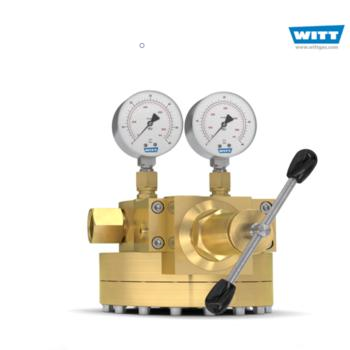

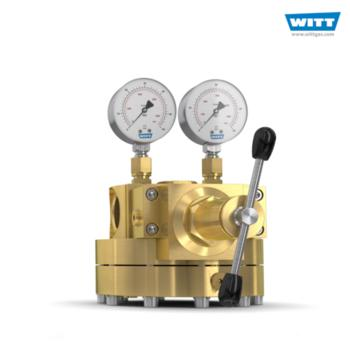

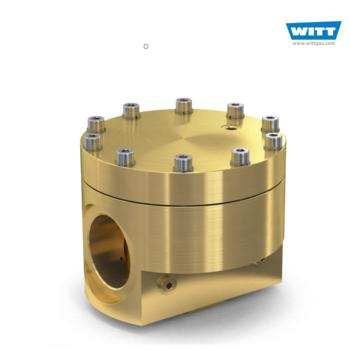

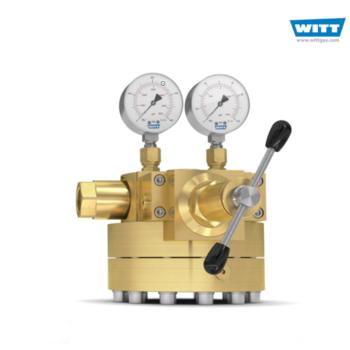

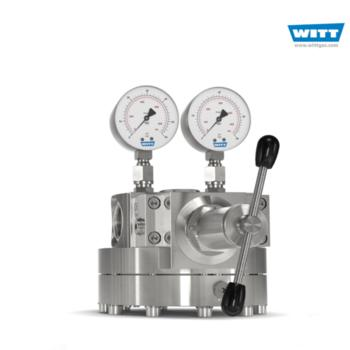

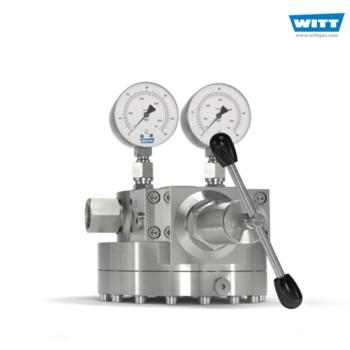

WITT氣囊式氣動先導減壓閥/氣囊式調壓閥可以單獨，也可以作為完整安裝的套件(包括控制壓力調節器、壓力表和接頭)提供。該套裝系列產品均組裝完成且經過測試 - 可立即使用。WITT氣囊式氣動先導減壓閥 / 氣囊式調壓閥結構緊湊，特別易於安裝。

▪ WITT氣囊式氣動先導減壓閥概覽

用於 30 barg 的氧氣，用於 40 barg 至 0.5–30 barg 的氮氣、氬氣、氦氣、氫氣、甲烷，流量最大為 15,000 Nm3/h (氮氣)，Kv 數值為 2.4 至 30
高壓版型號 LE-HD/S：用於 300 barg 至 0.5–60 barg 的氧氣、氮氣、氬氣、氦氣、氫氣和甲烷, 流量最大為 2,400 Nm3/h，Kv 數值為 1.65
二氧化碳專用型號 (從 100 barg 至 0.5–26 barg)
標準氣體溫度範圍：-30°C 至 +50°C

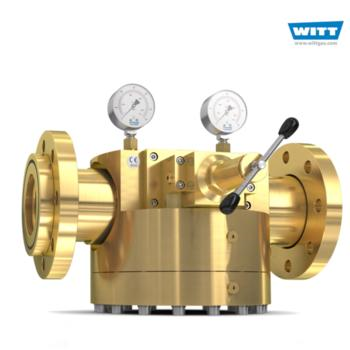

G 3/4" 至 G 3" / DN100 的螺紋和法蘭連接件– DIN 或 ANSI
客戶訂製的特殊款，例如帶比例調節閥

▪ 氣囊式氣動先導減壓閥的功能原理

氣囊式氣動先導減壓閥由氣壓驅動。與彈簧式壓力調節閥或減壓閥相比，氣囊式氣動先導減壓閥所需的打開壓力不是由彈簧控制，而是由控制氣體 / 先導氣體的氣壓驅動。WITT的氣囊式氣動先導減壓閥套裝，將待調節的氣體用作控制氣體 (“自身介質控制”)。待調節的氣體通過管路進入氣囊，並到達閥座。控制氣體由內置的控制壓力減壓閥調節後進入氣壓腔內，並作用於膜片上。膜片的運動行程通過膜片盤傳遞到閥座。根據設置的工作壓力，通過控制氣體的壓力和相應的膜片行程運動來打開或關閉閥門，從而控制氣體的流量。多余的控制氣體通過集成於出口壓力側的氣體單向止回閥排出。WITT氣囊式氣動先導減壓閥套件是一套完整的調壓系統，可以在生產過程中隨時增加或降低工作壓力。

▪ 氣囊式氣動先導減壓閥的典型應用

原則上，氣囊式氣動先導減壓閥適用於所有需要特定工作壓力、調節或降低氣體壓力的應用。由於具有獨特的性能和控制特性，採用氣囊式壓力調節技術的減壓閥的優勢尤其突出，例如：

在低溫儲罐的蒸發器出口處
在用於焊接氣體的二氧化碳供氣系統中
在工業高壓氣體供應中，例如: 氣體運輸、緩沖罐和瓶組
集成於壓縮機和渦輪機中

▪ WITT氣囊式氣動先導減壓閥符合各種標準和規範

WITT氣體技術已根據 ISO 9001、ISO 22000 和 DGRL 2014/68/EU 模塊 H 獲得認證。所有WITT氣囊式氣動先導減壓閥都接受 TUV 監督，並具有 CE 標識，並且符合 DGRL 2014/68/EU 指令的要求。根據客戶需求而定，還可以提供 ATEX 2014/34/EU 證書。對於某些應用，還符合 EN 1127-1、DIN EN 13463-1 和 ZH1/200 標準。該減壓閥也適合於食品應用。該產品符合歐洲框架法規 (EC) 1935/2004 和 (EC) 2023/2006《食品、日用品和飼料法規》(LFGB)。所有與氧氣接觸的材料都已經過 BAM (德國聯邦材料研究及檢測中心)根據 M034e (BGI 617e) 進行檢驗。對於適用超過 100 barg 氧氣的氣囊式氣動先導減壓閥的設計，已根據 ISO 7291 標準的第 9.4.4 條進行 BAM 絕熱減壓檢測。
